无人机倾斜摄影实景三维中国建设

2020-12-06

  近期是什么大事件在空间信息领域持续升温受多方人群强势围观?

  没错,就是实景三维中国建设,960万平方公里的范围内完成实景三维建设,其市场空间难以想象。甚至有种观点认为,该项目即将催生测绘产业生态链万亿级市场蓝海。

  或许有人会问到什么是实景三维

  一、什么实景三维

  通过倾斜摄影构建实景三维模型,把实景三维模型放入GIS平台进行应用。

  什么是实景三维,就是倾斜摄影技术的三维模型成果,因为三维模型上贴的纹理为现实纹理,所以为实景三维


  什么是倾斜摄影技术,倾斜摄影技术是国际摄影测量领域近十几年发展起来的一项高新技术,该技术通过从一个垂直、四个倾斜、五个不同的视角同步采集影像,获取到丰富的建筑物顶面及侧视的高分辨率纹理。它不仅能够真实地反映地物情况,高精度地获取物方纹理信息,还可通过先进的定位、融合、建模等技术,生成真实的三维城市模型。该技术在欧美等发达国家已经广泛应用于应急指挥、国土安全、城市管理、房产税收等行业。

  面对实景三维建设,飞燕航空遥感无人机提供了完整的倾斜摄影建模解决方案,且已有不少精彩案例。

  二、倾斜摄影技术?

  倾斜摄影技术是测绘遥感领域近年发展起来的一项高新技术,通过在同一飞行平台上搭载多台传感器(常用五镜头),同时从竖直、倾斜等不同角度采集影像,获取地面物体更为完整准确的信息。倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景,为实景三维场景真实效果和测绘级精度提供保证。

  无人机操作便捷,机动灵活,成本低,不受恶劣环境和复杂地形限制。特别是具有航时长、速度快等突出优势的复合翼无人机,可快速完成大面积数据采集,尤其适合进行倾斜摄影测量。与此同时倾斜摄影相机向轻量化、微型化方向发展。二者共同推动了倾斜摄影技术的革新,成为实景三维建设的得力助手。

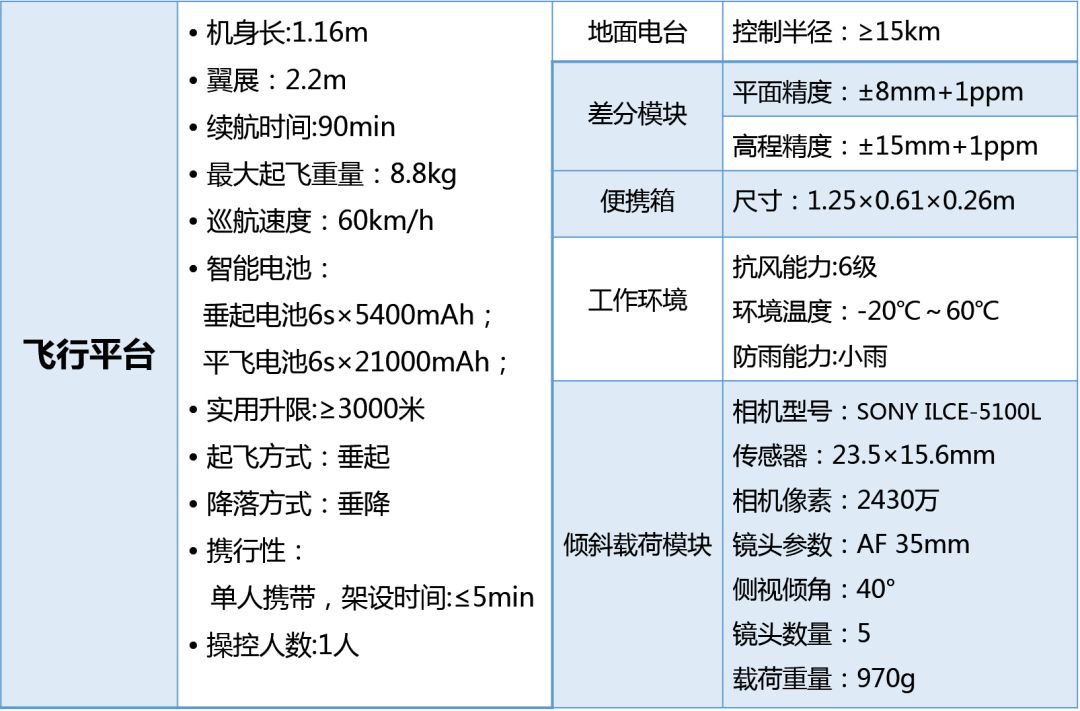

  复合翼无人机系统主打专业、智能、高精度航测解决方案,配备高精度差分模块,支持PPK/RTK融合解算,配置倾斜摄影载荷模块,结合iFly智能航测助手,实现1:500稀少像控或免像控倾斜摄影作业。

640-1

三、项目案列

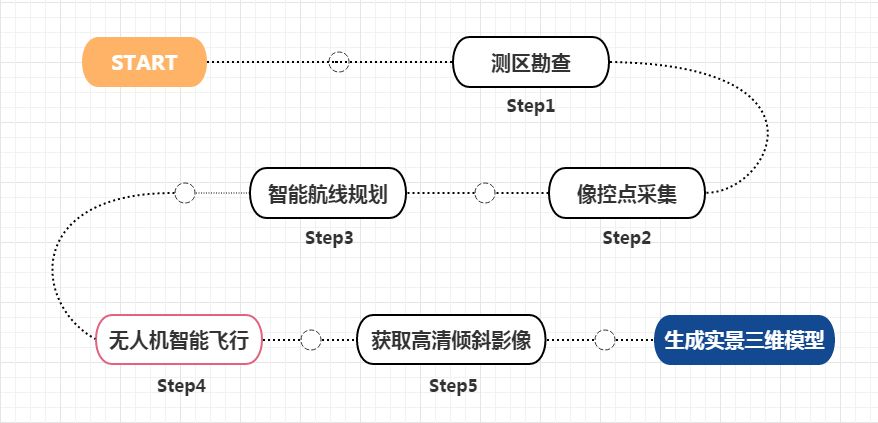

  1、首先是技术路线

640-4

2、像控点采集

  控制点布设应均匀分布,切记不可布设成直线。若为1:500成图,控制点布设每400-500米布设一个,若 1:500 以下的精度需要,可根据实际情况抽稀。控制点点位应清晰明了。若测区有明显特征点,可将其作为控制点,若无明显特征点,应人工制作控制点标志进行布设。

640-6

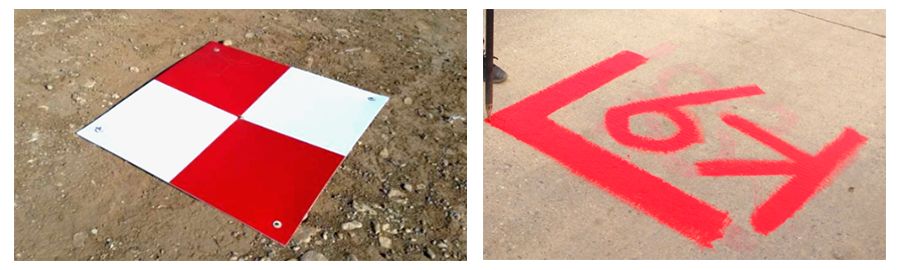

▲ 人工标志作为控制点

  ● 智能航线规划:利用iFly智能航测助手进行大面积测区智能任务分块,设置地面分辨率、航向重叠率、旁向重叠率、基准面海拔后,一键生成最优航线。

  为确保建模效果及精度,建议所获取影像地面分辨率优于3cm,航向重叠率不低于80%,旁向重叠率不低于65%。

  ● 智能飞行:单兵作业,进行流程化防错飞行前安全检查,一键轻松起飞。

  PPK解算获得高精度pos后,将倾斜影像、pos信息、控制点数据导入Smart3D软件进行空三加密与模型重建。

  3、三维景模型

640-9

  实景三维关系着智慧交通、智能房管、管线规划、环保监测等诸多民生领域,对提高人民生活水平大有助益。

  无人机的实景三维技术能让我们更直观、定性、定量地了解建筑物基本情况,助力智慧城市建设。它未来将会以更全面地为国防安防、城市规划、智能交通、生态环保、人工智能等诸多产业发展的重要应用技术服务。

  飞燕遥感针对不同的业务应用,基于Virtual Geo、ArcGIS、SuperMap、Cesium等三维GIS软件,海量多源数据融合、三维空间分析和定制化应用服务,能够为智慧城市和互联网地理信息服务提供优质、全面的三维实景地理信息系统应用平台。
